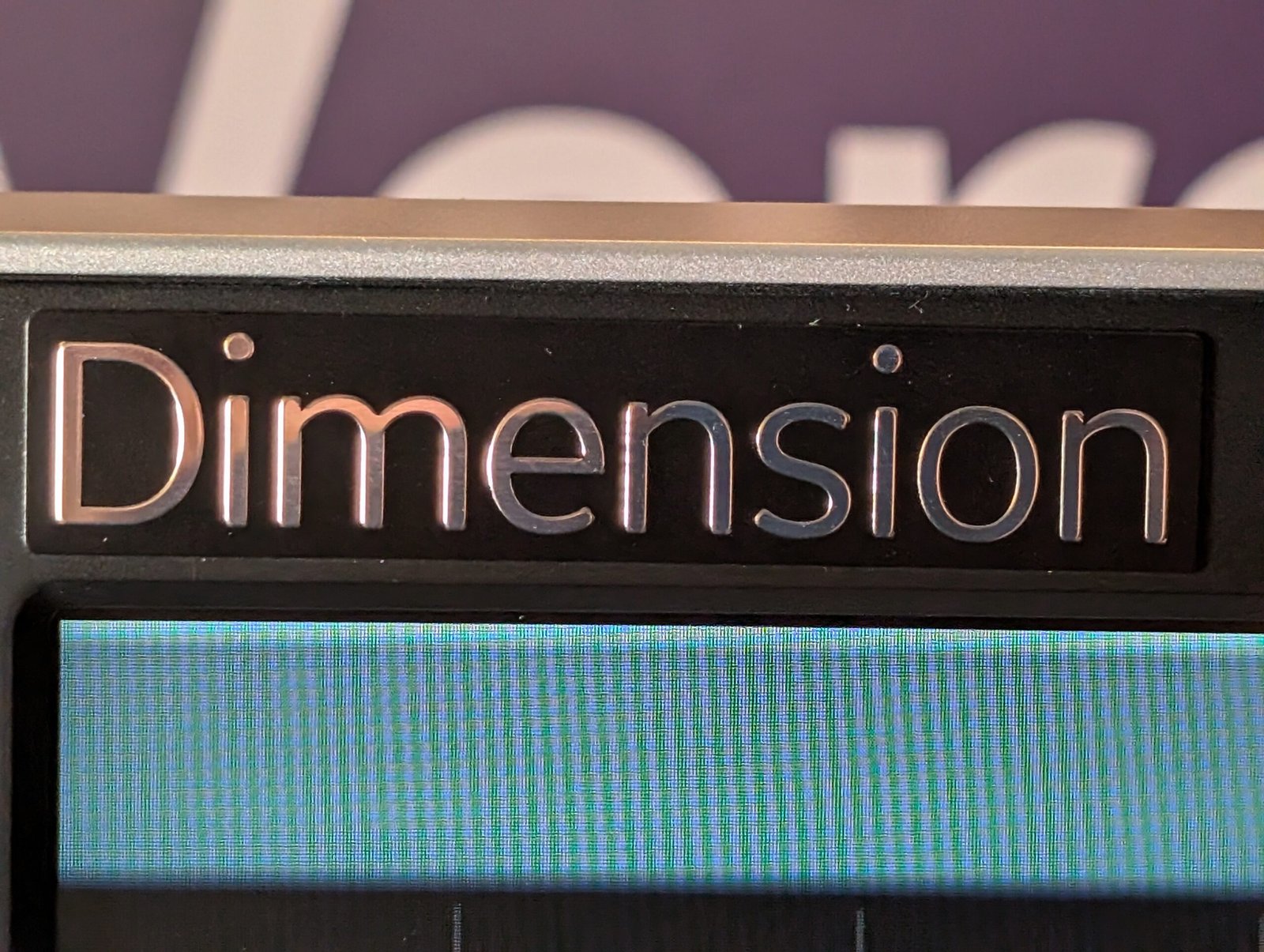

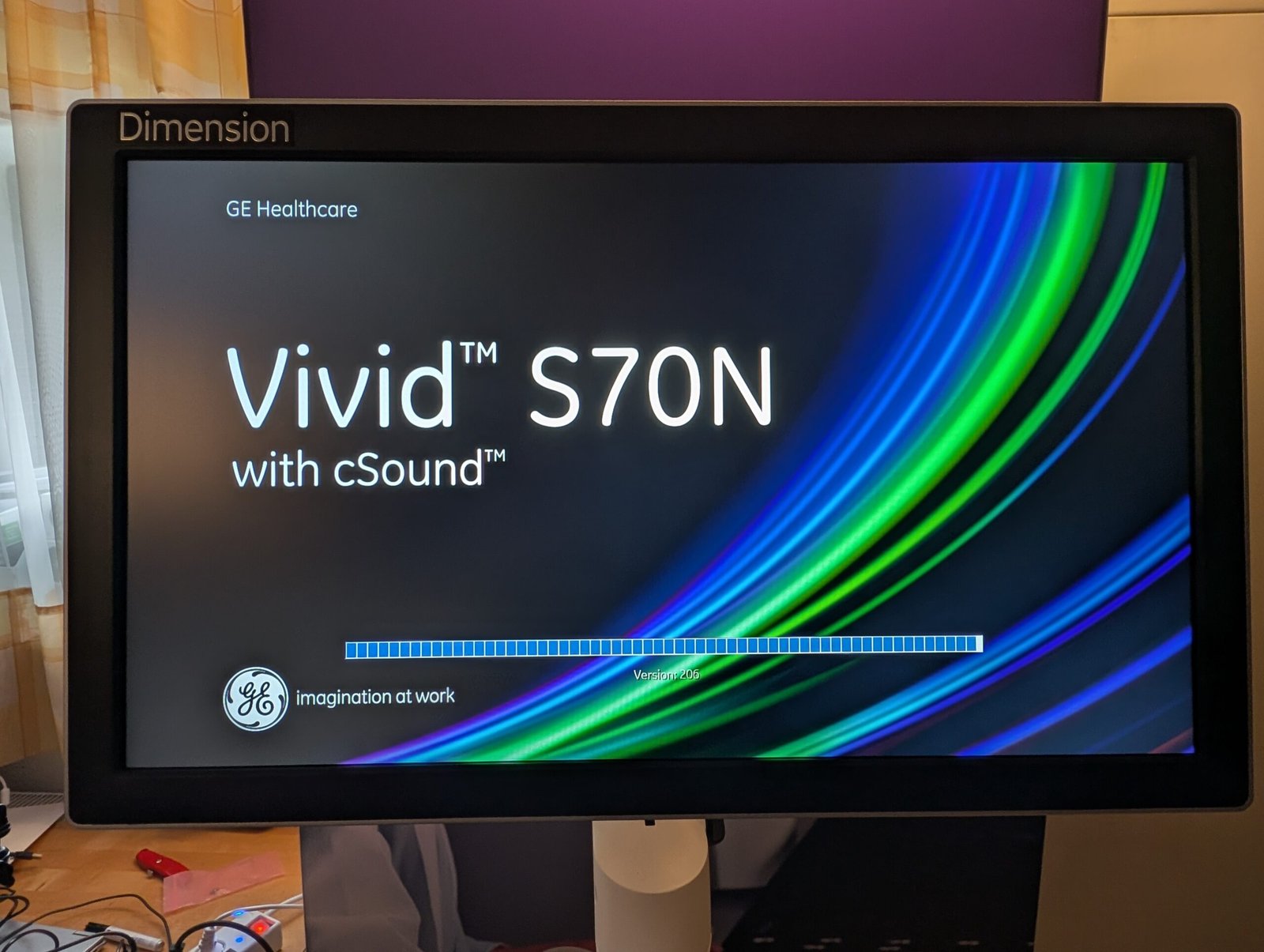

BUNDLE Vivid S70N Dimension 4Vc 9L

BUNDLE Vivid S70N 4Vc 9L, 1 Jahr Gewährleistung, optionale Sonden: M5Sc, C1-6-D

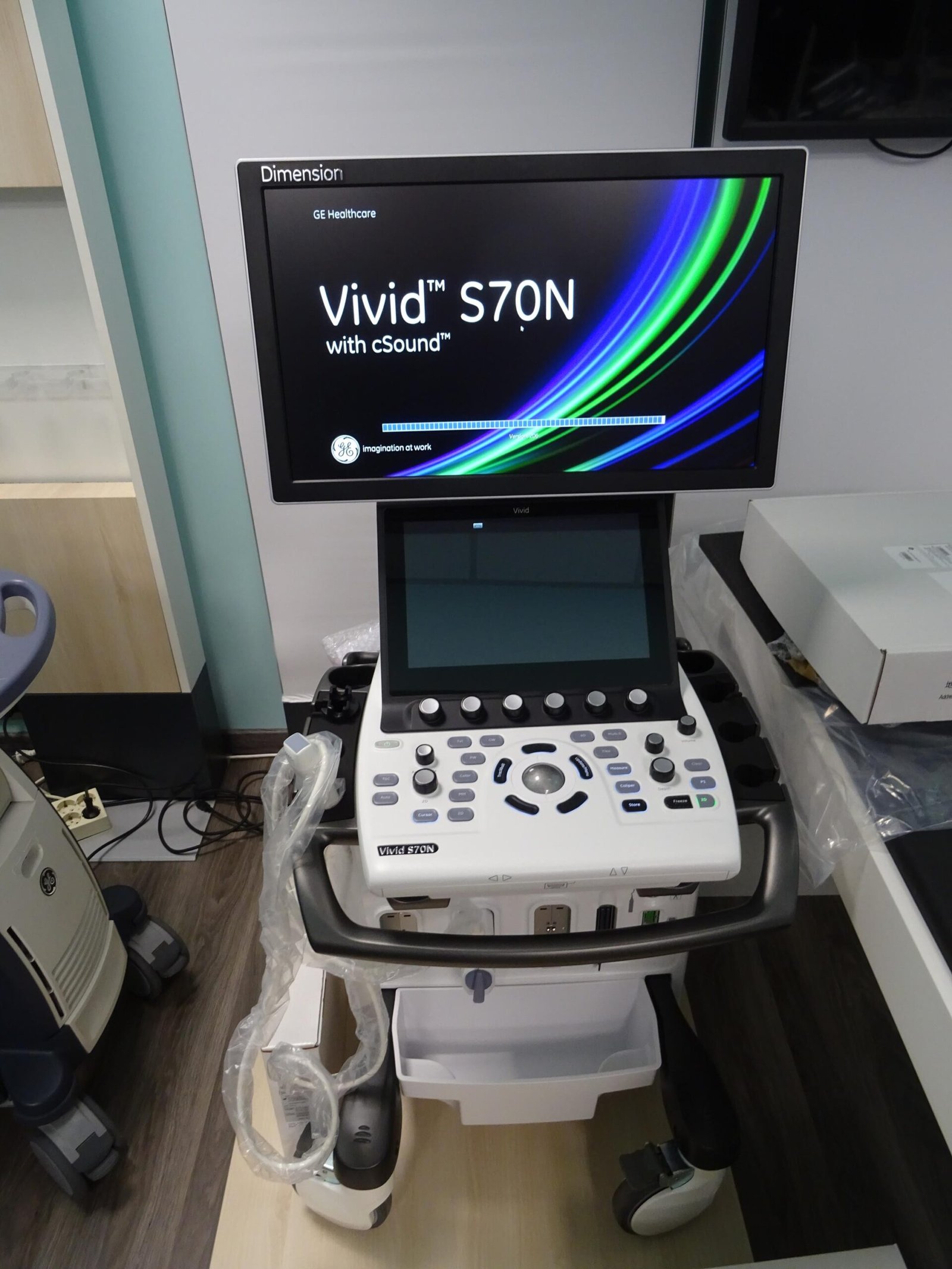

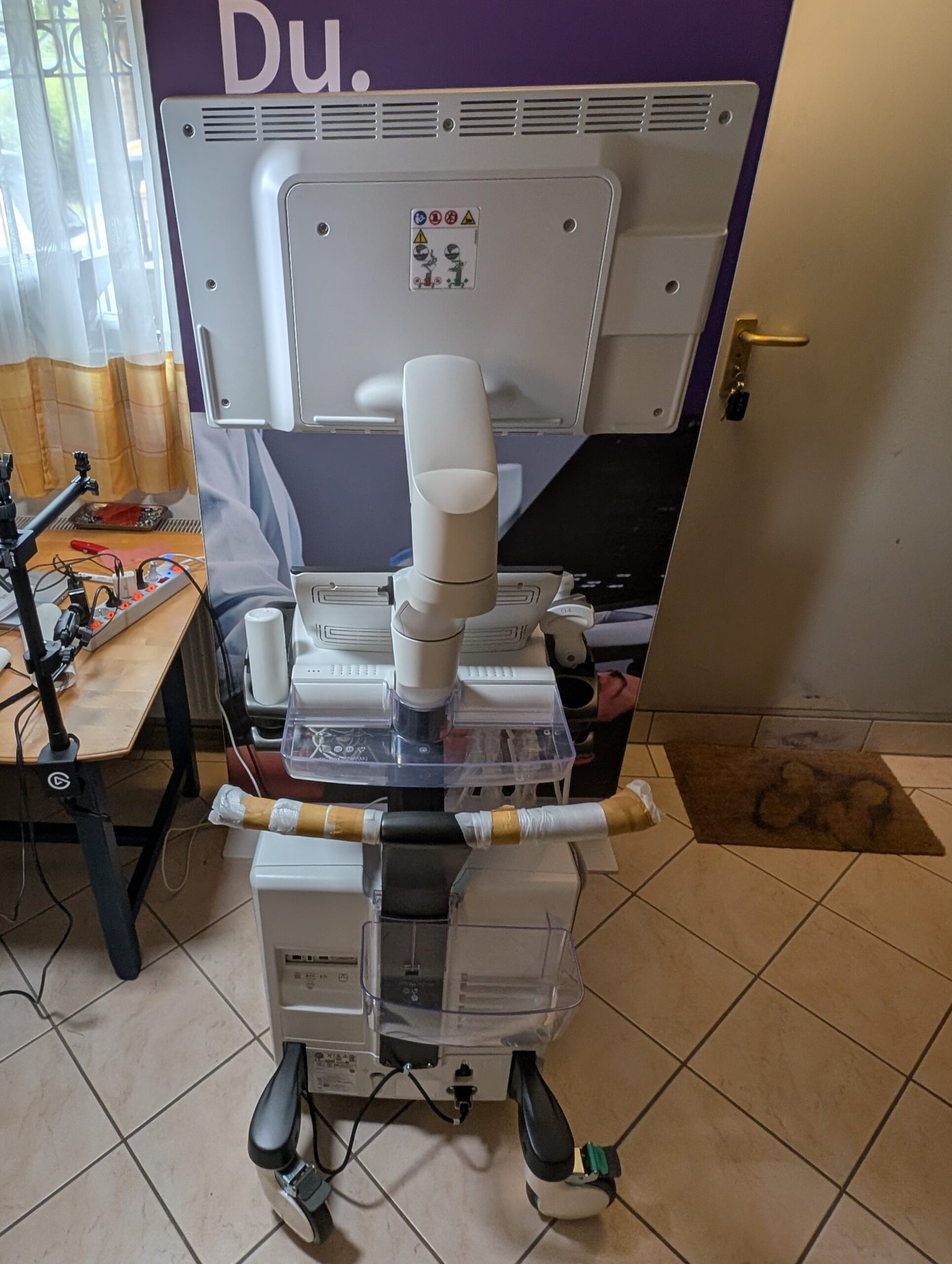

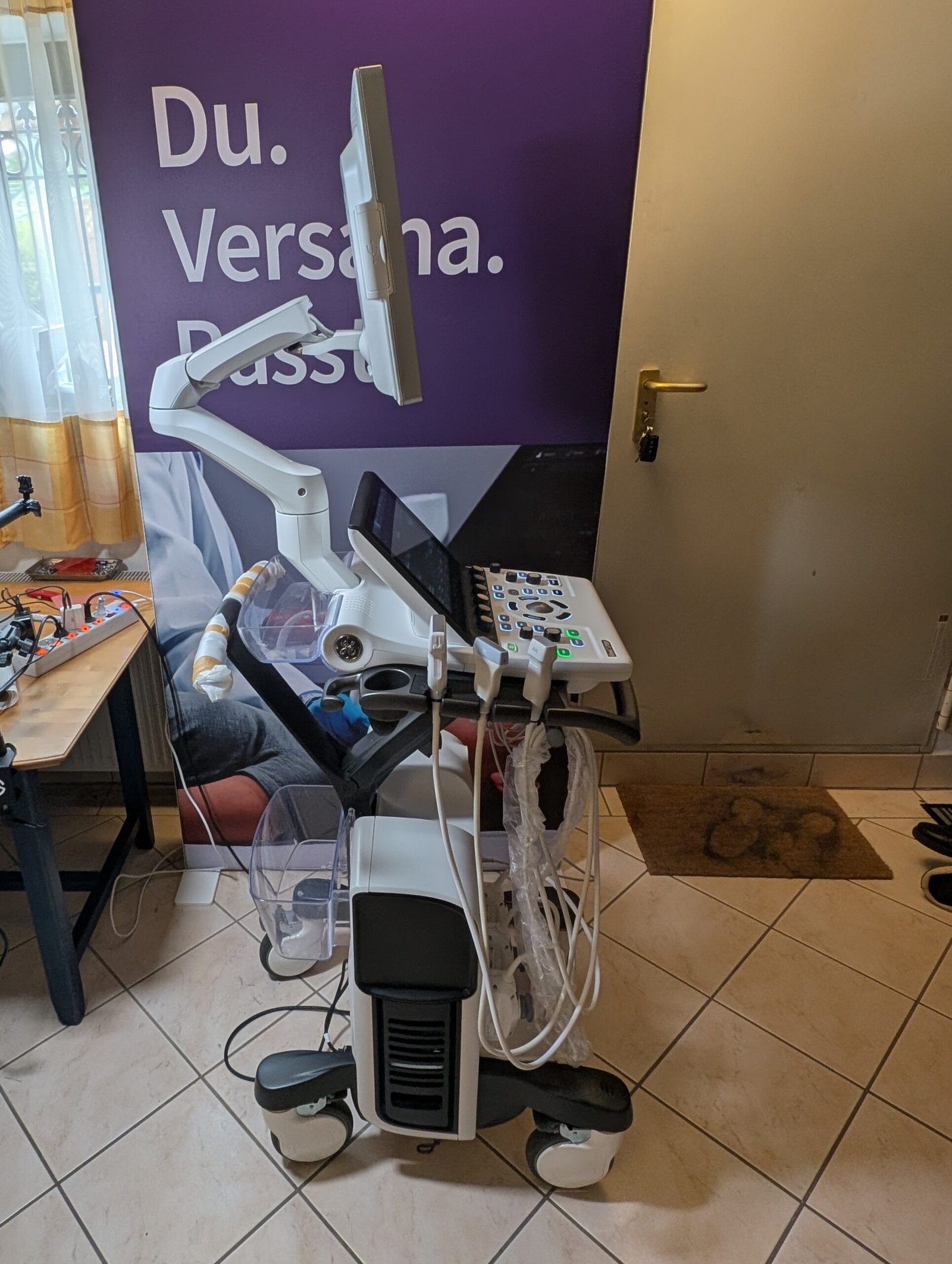

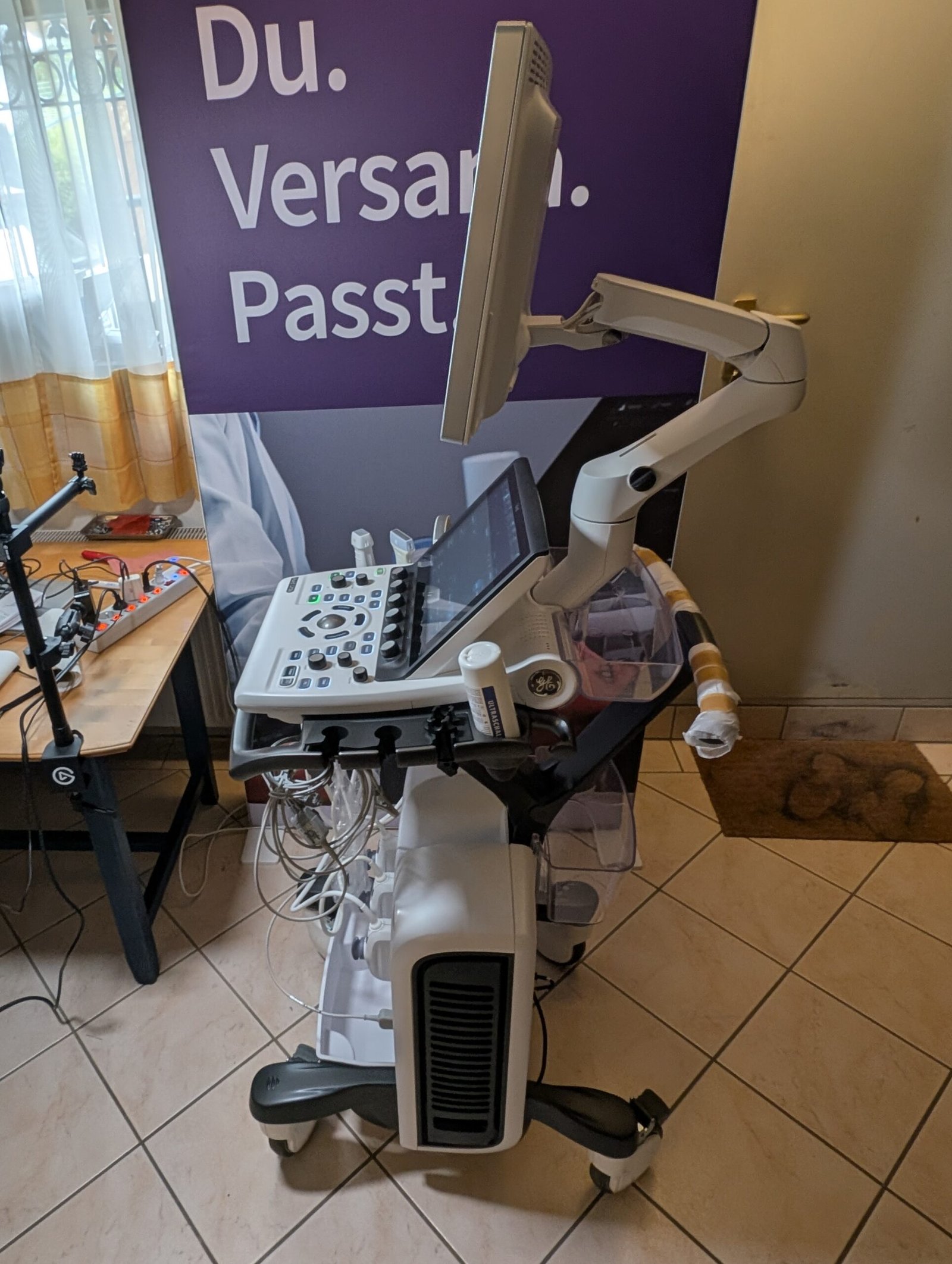

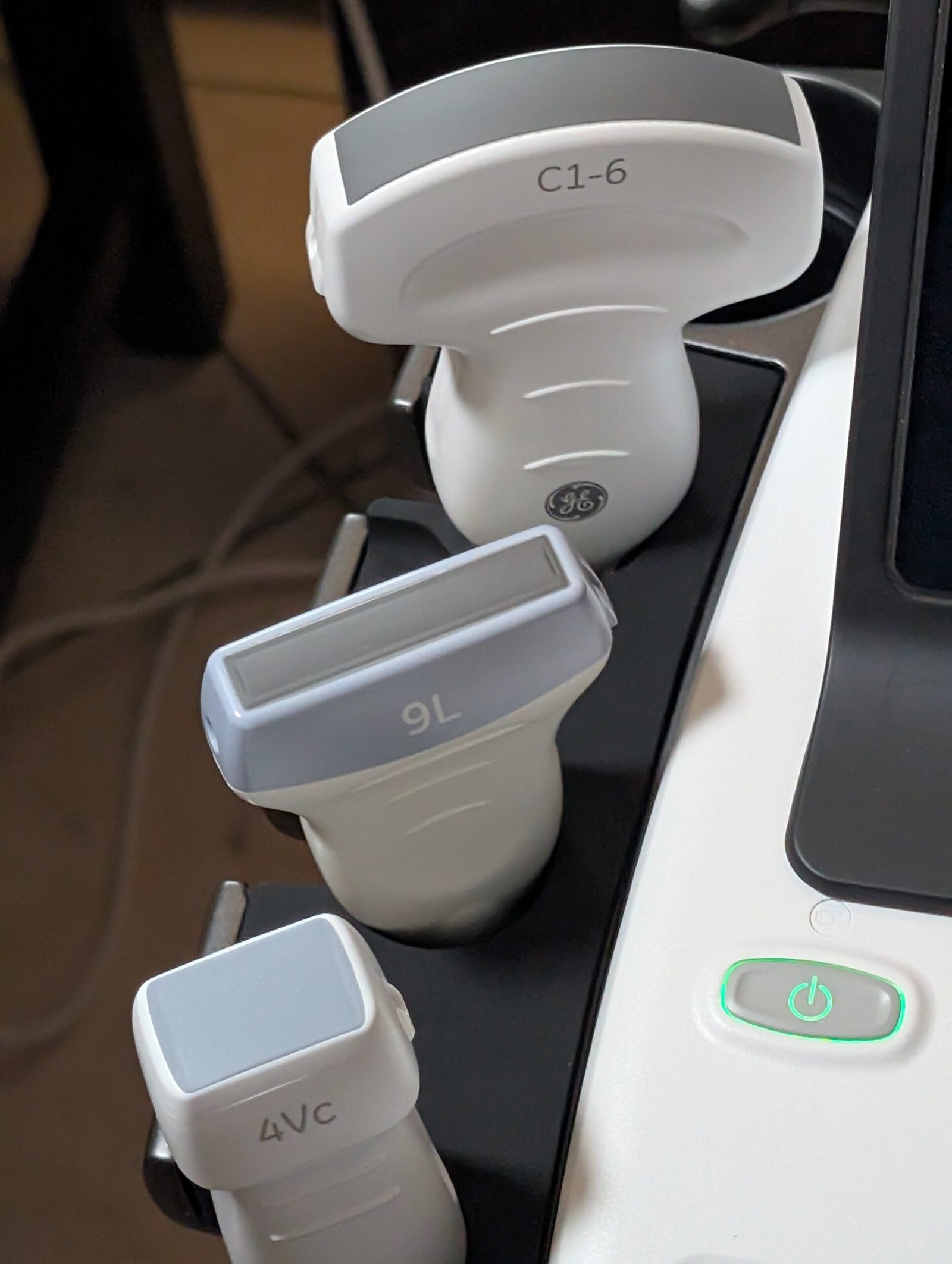

Das Ultraschallgerät Vivid S70 ist ein digitales Hochleistungssystem für die Ultraschallbildgebung und umfassende Datenverwaltung. Das System ermöglicht die Bilderzeugung in den Betriebsarten, 2D, Color Doppler (Farb-Doppler), Power Doppler (Angio), M-Modus, Color M-Mode (FarbM-Modus), PW-Doppler- Spektren) und CW-Doppler-Spektren. Der vollständig digitale Aufbau der Vivid S70- Einheit ermöglicht eine optimale Anwendung aller Untersuchungsmodi und Sondentypen im gesamten Spektrum der Betriebsfrequenzen. Standgerät mit höhenverstellbarer Bedienkonsole und Gelenkarm mit OLEDBildschirm Flex Fit – Einstellen des Bedienfelds und des Monitors für bequeme, individuelle Handhabung (12,1-Zoll-Touchscreen) 3 PDT-Sondenanschlüsse für Linear-, Convex- und Sektorsonden 1 PD-Anschluss für 6Tc-TEE-Sonde 1 Stift-Sondenanschluss Einfache Mobilität mit cleverem StandbyModus Geringe Stellfläche 4Vc-D (Nur Vivid S70N) Frequenz: 1,4 bis 4,4 MHz (H*) Schallfläche: 18 x 29 mm Sichtfeld: 90 Grad DOF: 36 cm Anzahl der Elemente: 6.000 9L-D Frequenz: 2,4 bis 10,0 MHz (H*) Schallfläche: 14 x 53 mm Sichtfeld: 45 mm DOF: 16 cm Anzahl der Elemente: 192 Zusatzlizenzen: TTE Volume – Acquisition, 4D, HD Live, TTE Volume – Acquisition, Smart Stress, AFI 3.0, Auto EF 3.0, AI Auto Measure – Spectrum Recognition, Strain Elastography, 1 Jahr Gewährleistung; Verlängerung bei laufendem Wartungsvertrag möglich Lieferzeit: ca. 2 Wochen

4Vc-D ( (Transthorakale Phased-Array-Sektor-Sonde)

Die 4Vc-D ist eine Phased-Array-Sektor-Sonde mit 6000 Elementen, die speziell für die Volumenbildgebung entwickelt wurde. Sie deckt einen Frequenzbereich von 1,4 bis 4,4 MHz ab und unterstützt eine Eindringtiefe von bis zu 36 cm. Wichtige Akquisitionsmodi: Single Beat (Echtzeit): Ermöglicht die Darstellung von Gewebe und Farbfluss innerhalb eines einzelnen Herzschlags. Multi Beat: Erfasst größere Volumina über mehrere Herzzyklen mittels EKG-Gating, um eine höhere räumliche Auflösung zu erzielen. 4D Color Flow: Ergänzt das 4D-Volumen um Farb-Doppler-Informationen zur Visualisierung hämodynamischer Flüsse. 4D Zoom: Dient zur detaillierten Erfassung isolierter Strukturen (z. B. Klappen) mit höheren Bildraten als bei einer Vollvolumen-Akquisition.

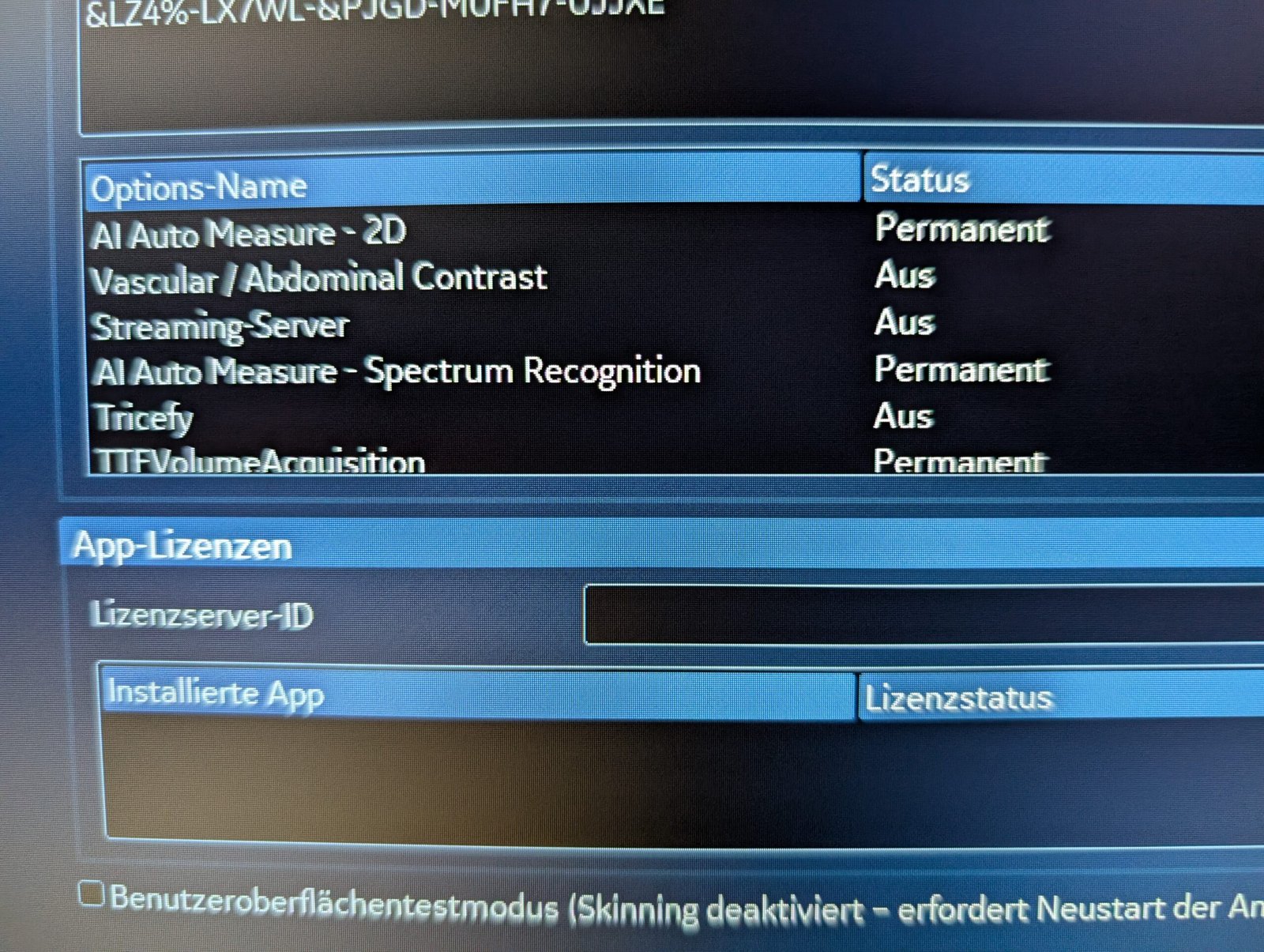

AI Auto Measure – Spectrum Recognition (Autom. KI-Messung – Spektrumerkennung)

„AI Auto Measure – Spectrum Recognition“ (Autom. KI-Messung – Spektrumerkennung) ermöglicht die halbautomatische KI-basierte Navigation durch den Doppler-Teil des Menüs „Measure“ (Messen). Diese Funktion des Arbeitsablaufs wird je nach Konfiguration durch die Schaltfläche Freeze (Einfrieren) oder Measure (Messen) aktiviert, wenn ein Doppler-Spektrum auf dem Bildschirm aktiv ist. Wenn eine bestimmte Klasse erkannt wird und eine zugehörige Messung aktiviert ist, wird diese Messung ausgelöst. Wenn die Messung mit der Cardiac Auto Doppler-Funktion verbunden ist, wird diese automatisch aktiviert, und es werden eine Kurve oder Punkte angezeigt. Wenn die Standardmessung aktiviert ist, jedoch keine Cardiac Auto Doppler-Funktion mit ihr verbunden ist, wird der entsprechende Ordner geöffnet. Der Algorithmus prognostiziert die geeignete Messung für das Spektrum basierend auf einer Nulllinienverschiebung nach oben/unten und der Cursorposition.

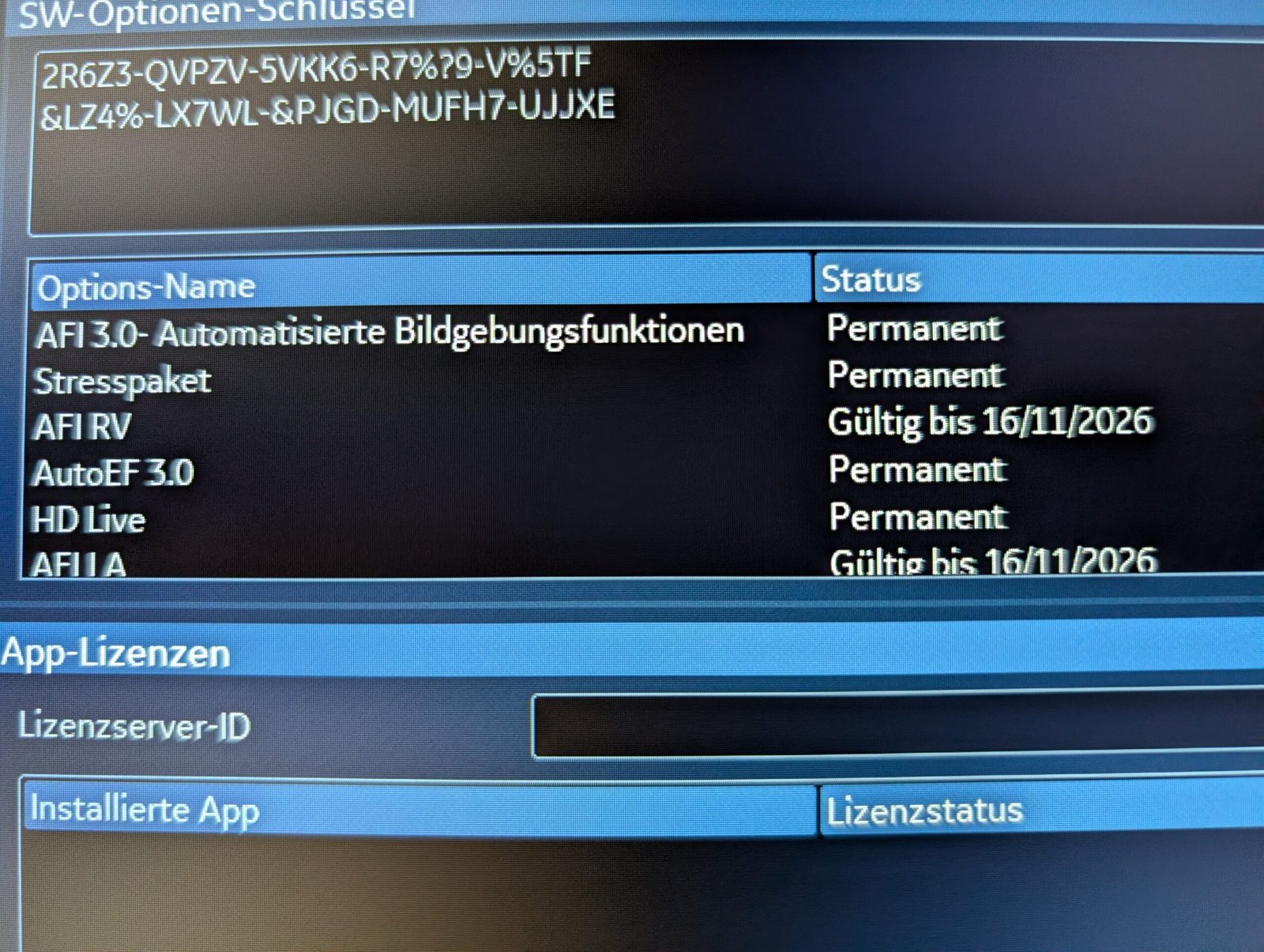

HD Live

HD Live ist eine erweiterte Visualisierungsmethode, mit der die Lichtpropagation und Streuung im Gewebe simuliert werden können. Als Ergebnis entstehen gerenderte Bilder mit realistisch erscheinenden, weichen Schatten.

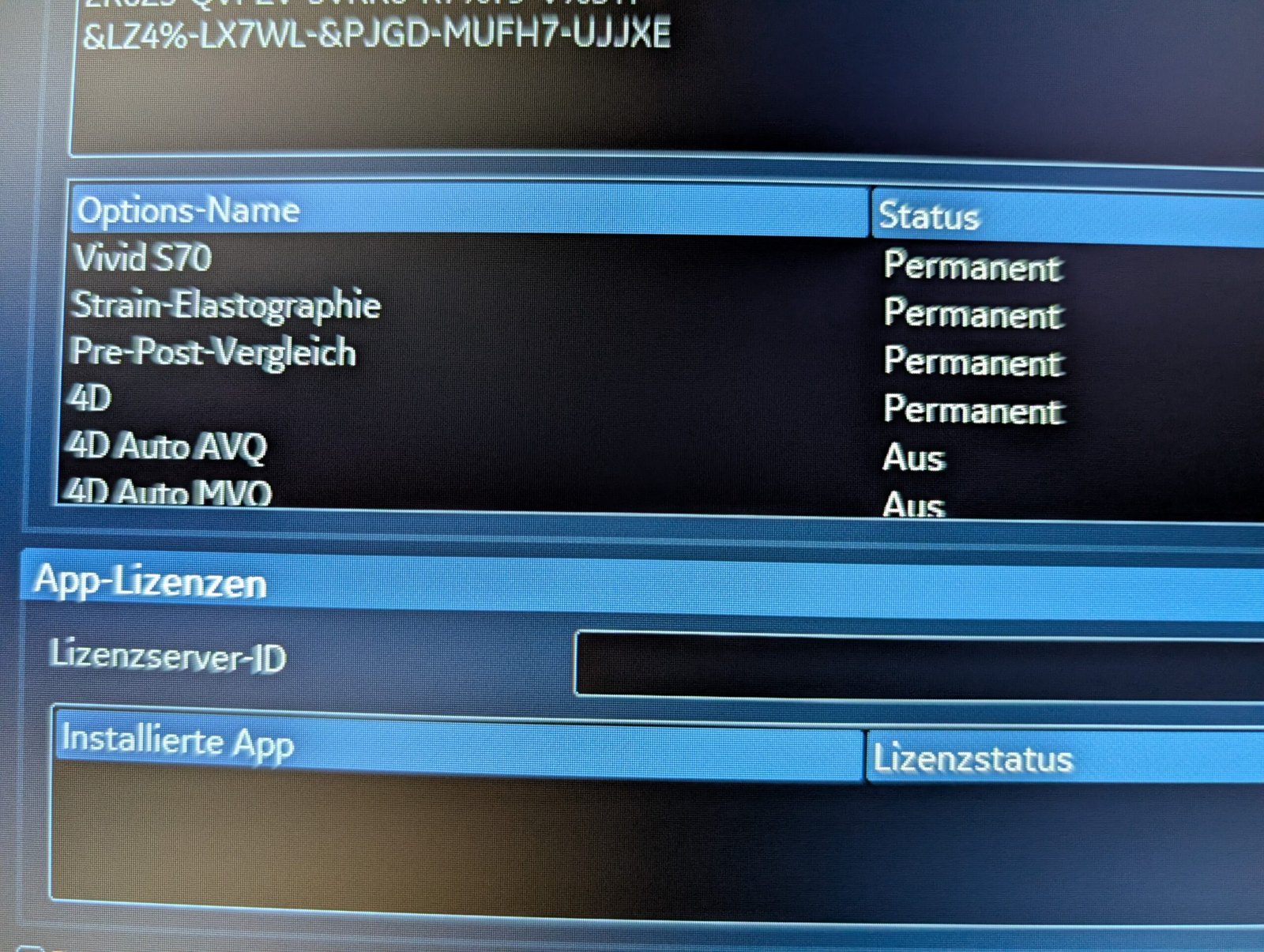

Strain-Elastographie

Bei der Strain-Elastographie werden die elastischenEigenschaften von Gewebe unterschiedlich farblich kodiert im Untersuchungsbereich dargestellt. Dazu wird die durch externe oder interne Kräfte verursachte Dehnung vor und nach Druckausübung auf das Gewebe gemessen. Die Kompressionsschätzung wird gefiltert und skaliert und bietet dadurch eine einwandfreie Darstellung.

Smart Stress

Smart Stress wird aktiviert, wenn für jede Ansicht des Protokolls eine Untergruppe der Einstellungen der Bildakquisition (z. B. Geometrie, Zoom, Verstärkung, Kompress, Filter, Leistung usw.) gespeichert werden soll. Mit Smart Stress können die Bilderfassungseinstellungen für jede Ansicht der Ruhestufe festgelegt und in den entsprechenden Ansichten der nächsten Stufen automatisch wieder verwendet werden. Wenn Smart Stress im Continuous CaptureModus verwendet werden soll, müssen Sie mit den Pfeiltasten zwischen den Ansichten umschalten.

TTE Volume Acquisition

TTE steht für transthorakale Echokardiographie. Es handelt sich dabei um eine Ultraschalluntersuchung des Herzens, die von außen durch die Brustwand (den Thorax) hindurch mit einer transthorakalen Sonde durchgeführt wird. Hier sind die wichtigsten Details zu TTE laut den Quellen: Standardverfahren: TTE wird für kardiologische Untersuchungen bei Erwachsenen und Kindern eingesetzt. Zu den typischen Aufnahmeebenen gehören apikale Ansichten (wie der 4-KammerBlick oder die apikale Längsachse) sowie parasternale Ansichten. Abgrenzung: Das Verfahren wird im Handbuch oft im Gegensatz zur TEE (transösophageale Echokardiographie) erwähnt, bei der die Untersuchung über eine in die Speiseröhre eingeführte Sonde erfolgt. Automatisierung und KI: Das Vivid-System nutzt KI-Algorithmen (wie die Ansichtserkennung), die speziell an TTE-Bildern trainiert wurden, um automatisch die korrekten Schnittebenen für Analysen zu identifizieren. Unterstützte Werkzeuge: Viele hochentwickelte Analysewerkzeuge wie AFI (Automated Function Imaging), AutoEF zur Bestimmung der Ejektionsfraktion oder AI Autür diese verfügbar.4D-Bildgebung: Bei entsprechender Gerätekonfiguration (Vivid S70N) können auch transthorakale 4D-Gewebedaten erfasst und mit Tools wie 4D Auto RVQ quantifiziert werden.
